锆钛砂矿磁选静电分离工艺方案：从混合精矿到单一产品的精细分选系统

核心结论速览

1. 磁选静电分离工艺方案处理对象为重选产出的混合重矿物精矿，核心任务是实现锆英石、钛铁矿和金红石的相互分离。

2. 磁选段利用钛铁矿强磁性的特点进行分离，静电分选段利用金红石与锆英石导电性差异完成最终分离。

3. 两段工艺紧密衔接，磁选为非磁性产品（锆英石+金红石），为静电分选提供纯净给料。

4. 工艺方案设计的关键在于磁选场强与电选电压的梯级匹配，以及干燥预处理对电选效果的保障。

5. 方案运行指标为：钛铁矿精矿TiO2≥48%，锆英石精矿ZrO2≥65%，金红石精矿TiO2≥88%。

一、磁选静电分离工艺方案的适用对象与工艺定位

磁选静电分离工艺方案是针对重选富集产出的混合重矿物精矿进行进一步分离提纯的技术方案。该方案的给料为重选段产出的混合重矿物精矿，其中重矿物总量为45%-55%，主要矿物组成包括锆英石（30%-45%）、钛铁矿（20%-35%）、金红石（5%-12%）以及少量独居石、石榴石和脉石残留。各矿物在磁性和导电性上的差异是该工艺方案得以实施的根本物理基础。

工艺方案的定位处于重选富集之后、最终精矿产品包装之前。此前重选段已完成大量石英脉石的抛除，将锆英石从原矿品位1%-3%提升至混合精矿中的30%-45%。磁选静电分离段的任务是将混合精矿中三种主要有用矿物逐一分离，分别产出符合工业标准的单一精矿产品。这一段的分离精度直接决定最终产品的市场价值和资源综合利用率。

上表数据表明，钛铁矿与其他矿物的磁性差异最为显著，是优先利用的分离维度。锆英石和金红石的磁性相近，但导电性差异显著，是静电分选的作用空间。三种矿物在磁性和导电性上的交叉差异为两段工艺的有序衔接提供了清晰的物理逻辑。

二、磁选段：弱磁选与强磁选的两级配置

磁选段的任务是将钛铁矿从混合精矿中分离出来，同时产出不含磁性矿物的非磁性产品。磁选段采用弱磁选与强磁选两级配置，分别处理不同磁性和粒级的矿物颗粒。

弱磁选段是磁选作业的第一步，选用永磁筒式磁选机，磁场强度设定在200-350kA/m区间。混合重矿物精矿经调浆至浓度25%-30%后，以均匀薄层给入磁选机筒体表面。强磁性的钛铁矿颗粒在磁场力作用下被吸附于旋转筒体表面，随筒体转动至磁系之外的区域后卸落为磁性产品。非磁性的锆英石和金红石颗粒不受磁场影响，随矿浆流通过成为非磁性产品。弱磁选磁性产品可直接作为钛铁矿精矿，TiO2品位一般达到48%-52%，钛铁矿回收率约为80%-85%。

弱磁选段的磁场强度选择需要根据给料中钛铁矿的粒度组成进行调整。给料中+0.1mm粗粒钛铁矿比例较高时，可选用250kA/m的场强即能达到较好的捕获效果。给料中-0.074mm细粒钛铁矿含量较高时，则需要将场强提升至300-350kA/m，以弥补细粒矿物在磁场中受力小的不足。场强的选择还需兼顾非磁性产品的纯度要求，场强过高时锆英石颗粒可能因机械夹杂进入磁性产品。

强磁选段承接弱磁选的非磁性产品，选用高梯度立环磁选机，背景磁场强度提升至1000-1200kA/m。弱磁选尾矿中残留的细粒钛铁矿（-0.074mm粒级在弱磁选机中的捕获效率较低）和弱磁性矿物（独居石、石榴石等）在强磁场作用下被分离出来。强磁选磁性产品通常返回弱磁选给矿构成闭路循环，或作为钛铁矿中矿单独销售。强磁选的非磁性产品是纯净的锆英石+金红石混合物，其中钛铁矿含量应控制在1.5%以下，方可进入静电分选段。

磁选段的操作控制要点包括给矿浓度、磁场强度稳定性以及磁选机工作间隙的清洁度。给矿浓度每变化1个百分点，磁性产品的品位波动约0.5个百分点。永磁磁选机的场强可能因磁块退磁而衰减，需每半年用高斯计检测一次。高梯度磁选机的齿板间隙容易被细粒磁铁矿堵塞，每月需停机清理一次齿板。

三、干燥预处理：静电分选前的必要工序

磁选非磁性产品（锆英石+金红石混合物）以矿浆形式产出，含水率约15%-20%。直接进入静电分选机时，矿物表面吸附的水膜会严重干扰分选过程。水膜使锆英石的表面电阻率从10¹⁰Ω·cm以上下降至10⁶-10⁸Ω·cm，与金红石的导电性差异缩小至1-2个数量级，静电分选机无法有效区分两者。因此，干燥预处理是静电分选前不可或缺的工序。

预处理流程分为浓缩、干燥和加热三步。浓缩段采用小型浓缩机（Φ6-9m），将矿浆浓度从15%-20%提升至60%-65%，底流进入干燥机，溢流返回磁选段循环利用。浓缩的作用在于减少干燥机的热负荷，降低能耗。

干燥段选用回转式干燥机，筒体直径1.2-1.8m，长度10-15m，以热风或燃煤热风炉为热源。物料在干燥机内随筒体旋转向前运动，与热风逆流接触完成热交换。干燥机出口物料的含水率控制在1%以下，这是进入电选机的基本水分要求。干燥机出口设置在线水分检测仪，含水率超标时自动报警并调整热风温度或给料速度。

加热段采用电加热器或保温料仓，将干燥后的物料温度提升至80-100℃并保持恒温。加热的目的不仅是去除残余的微量水分，更重要的是使矿物表面温度升高，消除因温度变化可能产生的静电吸附，为电选机内部的电场分离创造稳定的物理条件。经干燥加热处理后的物料，锆英石和金红石的导电性差异恢复至4-6个数量级，电选机可有效进行分离。

四、静电分选段：三段结构的梯级分离

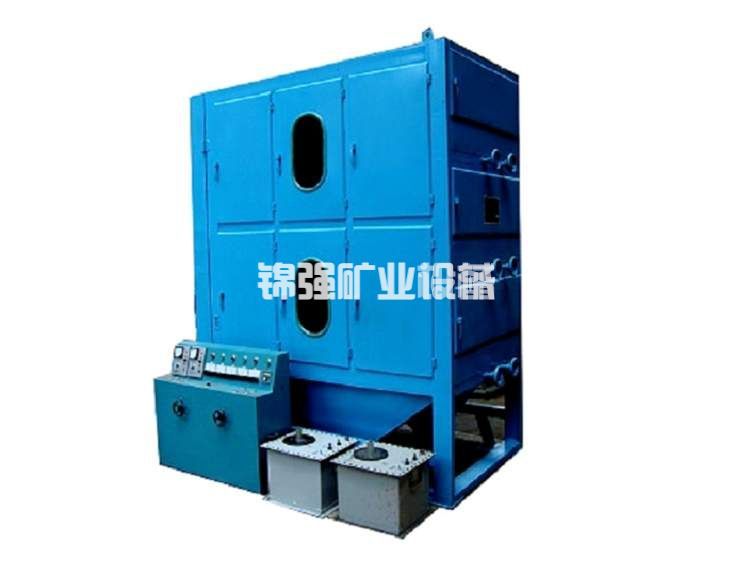

静电分选是磁选静电分离工艺方案的最终提纯环节，负责完成锆英石和金红石的最终分离。物料经干燥加热后以均匀薄层（厚度不超过2mm）给入辊式电选机，在高压电晕-感应复合电场中实现分离。

静电分选机的工作过程为：给料落在接地旋转辊筒表面，随辊筒进入电晕电极和感应电极共同作用的电场区域。电晕电极对矿物表面进行电荷注入，导电性良好的金红石迅速将电荷导入接地辊筒而失去电荷，在辊筒旋转产生的离心力作用下脱离辊面落入导体产品收集区。绝缘性的锆英石表面电荷无法释放，被电场力吸附于辊面，随辊筒旋转至后部由刷辊强制剥离，落入非导体产品收集区。

静电分选采用粗选、精选、扫选三段结构。粗选的目的是快速将物料分为两个主要产品流，处理量为最大，工作电压设定在22-28kV，辊筒转速140-160转/分钟。粗选产出锆英石粗精矿（品位ZrO2约58%-60%）和金红石粗精矿（TiO2约80%-85%）。

精选段处理锆英石粗精矿，工作电压提高至28-35kV，辊筒转速降至120-140转/分钟，以更温和的条件进行提纯。精选后锆英石品位达到ZrO2≥65%，作业回收率88%-92%。精选尾矿（含较多金红石）返回粗选给矿。

扫选段处理金红石粗精矿，工作电压设定在25-30kV，辊筒转速140-160转/分钟，回收其中夹带的锆英石。扫选精矿（富含锆英石）返回粗选给矿，扫选尾矿为金红石精矿（TiO2≥88%）。

三段电选的电压和转速参数需根据给料中金红石含量的波动进行动态调整。金红石含量升高时，适当提高工作电压可以改善分离效果。金红石含量降低时，降低电压可减少锆英石的误分离，提高回收率。

五、磁选与静电分选的衔接与协调

磁选段与静电分选段虽在设备配置上相互独立，但在物料走向、质量控制和操作参数上存在密切的衔接关系。衔接顺畅与否直接决定全流程的综合回收率和产品品质。

磁选段对静电分选段的影响主要体现在给料纯度上。磁选非磁性产品中钛铁矿的含量应控制在1.5%以下。钛铁矿残留量过高时，进入静电分选机会产生两方面的问题：钛铁矿的导电性介于金红石和锆英石之间，在电选机上容易同时进入导体和非导体产品，造成两个产品的交叉污染；钛铁矿颗粒在电选机辊筒表面可能形成粘附层，影响后续物料的荷电和分离。因此，磁选段的操作应以非磁性产品的纯度为优先指标，而非以钛铁矿回收率为唯一目标。

静电分选段的操作参数需要根据磁选给料的品质波动进行调整。磁选非磁性产品中金红石含量在5%-15%之间波动时，电选机的工作电压应以金红石含量为输入变量进行调节。金红石含量高的给料需要更高的电压才能使金红石充分荷电抛出，金红石含量低的给料则降低电压以保护锆英石的回收率。建议在电选机给料皮带上安装在线品位分析仪或采用快速取样检测方式，每2小时获取金红石含量数据，据此调整电选参数。

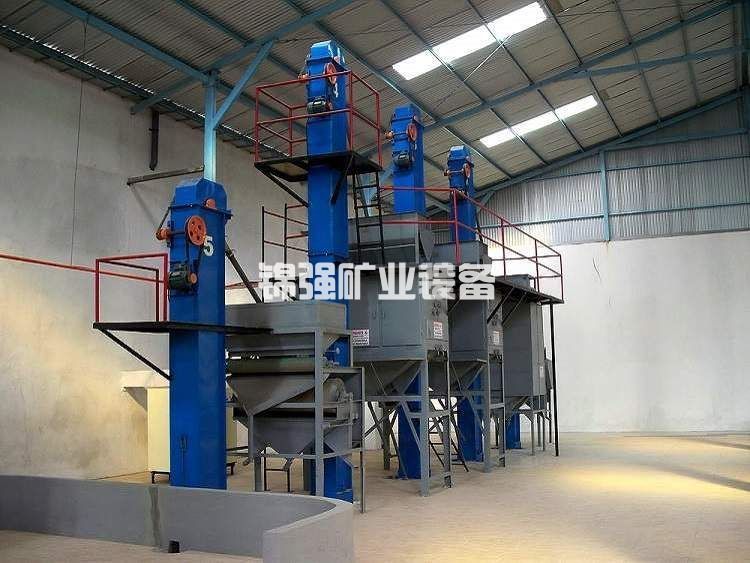

两个作业段的物料输送衔接方面，磁选非磁性产品以矿浆形式排出（浓度15%-20%），经管道输送至浓缩机。浓缩机底流（浓度60%-65%）进入干燥机，干燥后物料通过密闭皮带或斗式提升机送入电选机给料仓。给料仓内设保温层和电加热装置，保持物料温度在80-100℃，防止物料在输送途中降温吸潮。各衔接点的密封性需保证，防止干物料扬尘和吸潮。

六、设备配置方案与运行参数

以下为处理混合重矿物精矿5-8t/h（对应原矿处理量100t/h）的磁选静电分离工段设备配置。

弱磁选和强磁选设备的总装机功率约55kW，占磁选静电分离工段总功率（约105kW）的52%。电选机单台功率虽不高，但需配置独立的稳压电源和高压发生器，供电系统的投资不可忽视。

运行参数的控制标准如下。弱磁选给矿浓度25%-30%，筒体表面场强不低于额定值的90%。强磁选背景场强1000-1200kA/m，给矿浓度25%-30%。干燥机出料温度不低于85℃，出料含水率1%以下。电选机工作电压20-35kV（可调），辊筒转速120-180转/分钟，电极间隙20-40mm，环境湿度低于60%。

七、方案运行效果与常见问题处理

按上述工艺方案运行，典型技术指标如下。给料为混合重矿物精矿（重矿物总量50%，其中锆英石38%、钛铁矿28%、金红石8%），处理后产出钛铁矿精矿TiO2 49.2%，钛铁矿作业回收率86.5%。锆英石精矿ZrO2 66.1%，锆英石作业回收率88.3%。金红石精矿TiO2 90.5%，金红石作业回收率77.8%。三种精矿产品的总作业回收率（按有用矿物加权平均）约为87.5%。

问题一：弱磁选磁性产品中TiO2品位偏低

原因通常为给矿浓度过高（>35%）导致磁性产品夹带大量非磁性矿物，或磁选机筒体耐磨层磨损导致场强分布不均。解决措施为降低给矿浓度至25%-30%范围，并检查筒体表面场强分布，场强不均匀时更换筒体或重新充磁。

问题二：强磁选齿板频繁堵塞

给矿中细粒磁性矿物含量偏高或齿板间隙过小所致。解决措施为检查弱磁选的分离效果，确认弱磁选是否有效脱除了大部分粗粒钛铁矿。齿板清洗周期从每月一次缩短至每两周一次，并在清洗时检查齿板磨损情况，磨损严重时更换。

问题三：电选机锆英石精矿中金红石含量超标

金红石含量超标（>2%）通常由给料含水率偏高或电选机工作电压不足造成。首先检测干燥机出料含水率，若超过1%则降低给料速度或提高热风温度。若含水率正常，则逐步提高电选机工作电压，每次提升1-2kV，观察精矿品质变化直至达标。电压提升需同时监测锆英石回收率的变化，避免过度提压造成回收率明显下降。

八、方案的优化方向与技术展望

磁选静电分离工艺方案在当前技术条件下已相当成熟，但仍存在以下优化空间。

精细化分级技术的引入有望进一步提升分离指标。在磁选段之前增加0.1mm分级筛，将混合精矿分为+0.1mm和-0.1mm两个粒级分别进行磁选和电选。粗粒级采用常规场强和电压参数，细粒级降低磁场强度和工作电压，减少细粒非磁性矿物的机械夹杂。实践表明，分级处理后锆英石精矿品位可再提升0.5-1个百分点。

高梯度磁选机新型介质材料的应用可改善微细粒钛铁矿的回收效果。传统钢毛介质在细粒级处理中容易堵塞且场强分布不均匀，新型多孔陶瓷介质或网状导磁介质可提供更均匀的磁场梯度，同时降低堵塞频率。

静电分选的脉冲供电技术是一种有前景的改进方向。脉冲供电可在不提高平均电压的条件下增强电极的瞬时峰值电场强度，提高金红石的荷电效率，同时降低电晕放电对锆英石的过度荷电。该技术在实验室阶段已取得良好效果，工业应用有待进一步验证。

磁选静电分离工艺方案是实现锆钛砂矿多种有用矿物综合回收的核心技术手段。该方案以矿物磁性和导电性的本质差异为依据，通过弱磁选、强磁选和静电分选的三级梯次分离，将混合重矿物精矿逐一分离为钛铁矿精矿、锆英石精矿和金红石精矿三种产品。方案的技术经济指标稳定可靠，是锆钛砂矿加工生产线标准配置的工艺路线。如需针对特定混合精矿进行磁选静电分离工艺的定制化设计和设备配套，可提供混合精矿的矿物组成和化学分析报告，我司将通过试验确定最佳场强和电压参数组合并出具完整工艺方案。
