锆石选冶成套系统：从原矿到高纯产品的全流程工业化解决方案

核心结论速览

1. 锆石选冶成套系统是将物理选矿与化学提纯深度融合的全流程工业化生产体系，产出覆盖陶瓷级至化工级全档次产品。

2. 系统由给料洗矿单元、重选富集单元、磁电分离单元、化学提纯单元、尾矿处理单元及自动化控制系统六大模块组成。

3. 物理选矿段采用重选—磁选—电选联合工艺，将原生矿富集为ZrO2≥65%的工业级精矿。

4. 化学提纯段采用碱熔或酸浸工艺，将工业级精矿深度提纯至ZrO2≥98%的高纯产品。

5. 成套系统设计以原料适应性强、产品方案灵活、运行稳定可靠为三大核心目标。

一、锆石选冶成套系统的定义与设计理念

锆石选冶成套系统是指将物理选矿与化学提纯两大工序整合为一体，以交钥匙方式交付的完整生产系统。系统以原生锆矿砂为原料，以最终产品为输出，涵盖了从矿石进入生产线到精矿包装出厂的完整制造过程。成套系统的核心价值在于为用户提供一站式的工业生产解决方案，降低用户在各工序衔接、设备匹配和技术集成方面的风险。

成套系统的设计理念围绕三条主线展开。第一，选冶融合，物理选矿段和化学提纯段在物料性质、设备配置和控制逻辑上存在明显差异，但成套系统通过中间产品缓冲和质量控制环节将两段有序衔接，形成从粗到精的完整产品链条。第二，灵活产出，系统设置产品切换节点，可根据市场需求选择产出陶瓷级锆英石精矿（ZrO2 65%-67%）、化工级高纯锆英石（ZrO2≥98%）或氧化锆系列产品。第三，模块化配置，各工序单元以标准模块形式集成，便于用户根据产能规模和原料特点进行组合调整。

成套系统的适用范围覆盖了不同规模等级的生产需求。日处理原矿能力分为500吨、1000吨、2000吨三个标准等级，对应的选冶成套系统在设备配置、厂房面积和投资规模上形成梯度，用户可根据资源储量、市场目标和资金预算进行选择。

二、成套系统的工艺流程总览

锆石选冶成套系统的标准工艺流程由五大工序单元串联组成，辅以中间产品储存和质量检测节点。

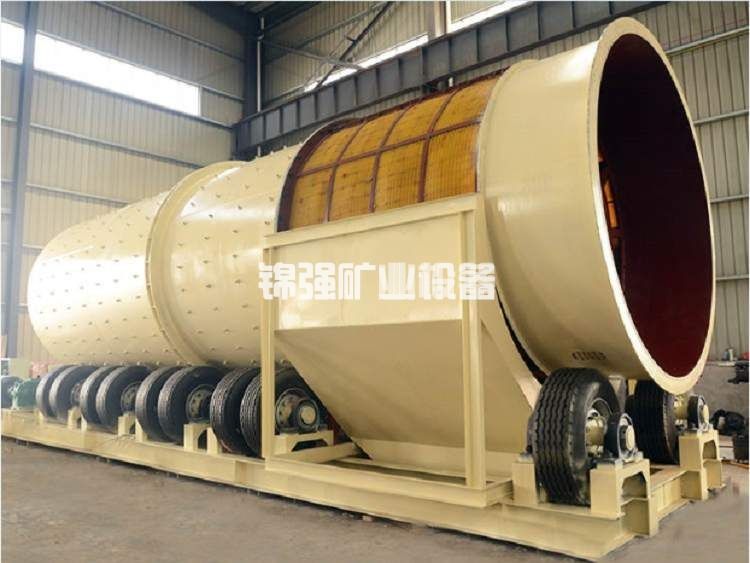

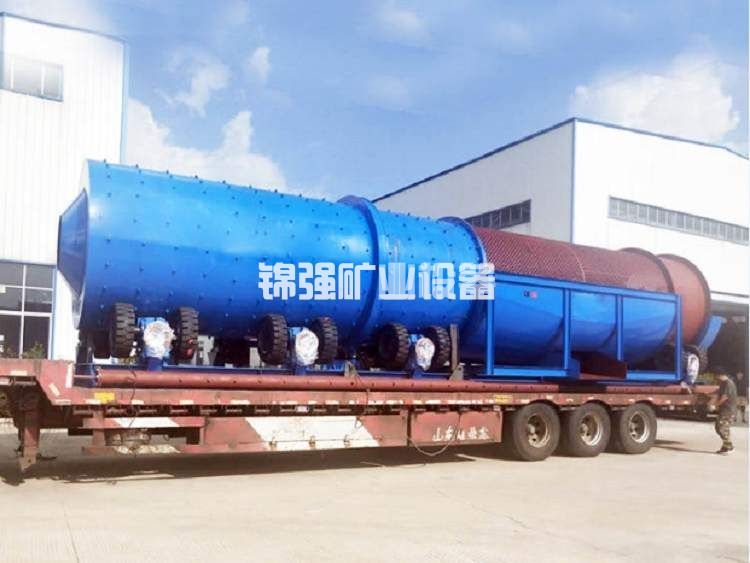

工序单元一：原矿准备与重选富集。 原矿经给料系统送入圆筒洗矿机，高压喷淋水洗去表面黏土。洗后矿浆进入水力旋流器组脱除-200目细泥，底流进入双层振动分级筛分为三个粒级。各粒级分别进入螺旋溜槽组进行粗扫选，螺旋溜槽精矿汇合后进入摇床精选，产出混合重矿物精矿和最终重选尾矿。本单元产出重矿物总量45%-55%的混合精矿，进入下一单元。

工序单元二：磁选与静电分选。 混合重矿物精矿经调浆后进入弱磁选机，分离出钛铁矿精矿。弱磁选尾矿进入高梯度强磁选机，进一步脱除弱磁性杂质。强磁选非磁性产品经浓缩、干燥、加热后进入三段静电分选机，完成锆英石与金红石的最终分离。本单元产出ZrO2 65%-67%的锆英石精矿（陶瓷级产品）、TiO2≥48%的钛铁矿精矿和TiO2≥88%的金红石精矿。

工序单元三：中间产品缓冲与质量控制。 物理选矿段产出的锆英石精矿进入中间产品仓储存。此节点设置产品取样检测平台，对精矿的ZrO2、SiO2、Fe2O3、TiO2含量进行全面检测。检测合格的锆英石精矿可直接包装作为陶瓷级产品销售，也可根据指令转入化学提纯单元进行深度加工。

工序单元四：化学提纯。 锆英石精矿从中间仓转入细磨系统，细磨至-325目占90%以上。细磨粉与烧碱按配比混合后送入碱熔炉，在650-850℃下熔融反应。熔块经水浸、过滤、洗涤得到锆酸钠滤饼。锆酸钠经酸洗转型、煅烧后产出ZrO2≥98%的高纯锆英石产品。本单元同时回收硅酸钠溶液作为水玻璃副产品。

工序单元五：尾矿处置与环境保障。 重选尾矿、脱泥溢流和化学提纯废液分别进入各自的处置系统。重选粗粒尾矿经脱水后可作为建筑用砂销售或回填。脱泥细粒尾矿经浓密浓缩和压滤脱水后干堆。化学提纯的含碱废水和含酸废水经中和、沉淀处理后达标排放或回用。

三、物理选矿段的系统集成

物理选矿段是成套系统中设备数量最多、物料处理量最大的部分，其系统集成水平直接决定整条生产线的处理能力和运行稳定性。

给料与洗矿系统的集成设计以“均稳”为核心目标。原矿受料仓设振动给料机，通过变频调速实现给料量的无级调节，调节范围为额定能力的50%-110%。洗矿机出料端直接与脱泥旋流器给料泵池衔接，缩短矿浆输送距离，减少中间环节的沉淀和堵塞风险。洗矿用水来自尾矿浓密机的回水，新水仅作为补充，全段水循环利用率不低于80%。

螺旋溜槽组的系统集成体现在给矿分配的均匀性和操作调节的便利性上。每组螺旋溜槽（4-8台）共用一台矿浆分配器，分配器内部设导流板和稳压箱，保证各出口流量偏差不超过±5%。每台溜槽的给矿管路上设调节阀门和取样口，便于单台检查和调节。摇床与螺旋溜槽之间通过浓缩斗衔接，浓缩斗底流浓度自动调节至摇床所需范围，溢流自流返回螺旋溜槽给料系统。

磁选与静电分选单元的系统集成强调物料浓度和温度的梯级控制。弱磁选和强磁选机的给矿浓度由前面的浓缩斗控制，浓度波动控制在±2%以内。强磁选非磁性产品进入浓缩机脱水后直接给入干燥机，干燥机出料通过密闭保温管道送入电选机给料仓，管道设保温层和温度监测点，确保物料到达电选机时温度不低于80℃。

四、化学提纯段的系统集成

化学提纯段是成套系统中技术密度最高、控制要求最严的部分，其系统集成涉及高温反应、固液分离和废液处理多个子系统的协同。

细磨与配料系统采用自动控制。物理精矿从中间仓经计量皮带送入球磨机，磨矿产品经分级机控制粒度后进入配料槽。烧碱由拆包机经密闭管道气力输送至配料槽，与锆英石粉按设定比例混合。配料精度控制在±1%以内，配比偏差过大会影响碱熔反应的完全程度和产品纯度。

碱熔与浸出系统的集成设计是化学提纯段的核心。碱熔炉采用回转式连续作业炉型，炉体倾斜安装，混合料从高端连续给入，在炉内经历升温、熔融、反应和冷却后从低端排出。熔块排入水浸槽，槽内预先加入热水，熔块与热水接触后迅速崩解。水浸槽设搅拌装置和加热盘管，温度维持在85-95℃，浸出时间1.5-2.5小时。

过滤洗涤系统采用逆流洗涤方式。水浸矿浆经真空带式过滤机实现固液分离，滤液（硅酸钠溶液）送入副产品回收系统。滤饼在过滤机上用80-90℃热水进行多级逆流洗涤，洗涤水逐级返回前端使用，最后一级使用新水。逆流洗涤设计可将洗涤水用量降低30%-40%，同时提高锆酸钠滤饼的纯度。

煅烧系统采用回转窑或箱式电炉。酸洗转型后的锆英石滤饼经干燥后送入煅烧设备，在800-1000℃下煅烧1-2小时，去除残余的水分和挥发物，得到最终高纯锆英石产品。煅烧系统设尾气除尘装置，含尘烟气经布袋除尘器处理后排放。

五、自动化控制系统架构

自动化控制系统是选冶成套系统的神经中枢，承担着全流程的监测、控制、报警和数据管理功能。

控制系统采用DCS（分布式控制系统）架构，设中央控制室和现场控制站。中央控制室配置操作员站和工程师站，大屏幕显示全流程工艺流程图和主要实时数据。现场控制站分布在重选车间、磁电车间和化学提纯车间，通过工业以太网与中控室通讯。

控制回路设计覆盖三大类参数。 第一类是流量和浓度控制，包括原矿给料量、洗矿水量、各渣浆泵流量和矿浆浓度，采用PID闭环调节，控制精度设定为设定值的±3%。第二类是温度控制，包括干燥机出料温度、碱熔炉反应温度、水浸温度、煅烧温度，采用串级控制结构，温度控制精度为设定值的±5℃。第三类是设备状态监控，包括各主要设备的电流、振动、轴承温度、润滑状态，超限时自动报警并记录故障信息。

自动化系统的另一重要功能是生产数据管理。系统自动记录每班的处理量、电耗、水耗、产品产量和质量检测数据，生成生产报表和趋势曲线。操作人员可通过历史趋势分析判断设备状态和工艺指标的变化趋势，提前安排维护和参数优化。该系统还支持远程诊断功能，在授权条件下可由技术专家远程访问系统数据进行问题分析。

六、成套系统设备配置参考

以下为日处理原矿1000吨（约42t/h）的锆石选冶成套系统主要设备配置。

物理选矿段总装机功率约145kW，化学提纯段总装机功率约320kW，加上辅助系统后全厂总装机功率约550-600kW。

七、成套系统的技术经济指标

以下为日处理原矿1000吨（年处理30万吨）的成套系统主要技术经济指标。

陶瓷级锆英石精矿的年产量约为8400-9600吨（按30万吨原矿、产率2.8%-3.2%计算），市场价值约7140-8160万元。若全部转化为高纯锆英石（产率65%-68%），年产量约5460-6530吨，市场价值约1.53-1.96亿元。产品方案的切换可根据市场需求灵活安排，这是选冶成套系统的核心经济优势。

八、系统安装调试与交付保障

锆石选冶成套系统的安装调试周期一般为6-8个月，分为四个阶段推进。

安装阶段（3-4个月），按照先主厂房后设备基础、先大型设备后辅助设施的施工顺序。化学提纯段的碱熔炉、回转窑等高温设备安装精度要求高，基础找正误差不超过±2mm。设备安装完成后进行管道连接和电气接线，所有焊接接口进行无损检测，电气线路进行绝缘测试。

单机与分段调试（1.5-2个月），每台设备单独空载运行2-4小时后，按物理选矿段、磁电段、化学提纯段的顺序进行分段水联动和负荷调试。化学提纯段因涉及高温反应，调试时需逐步升温至工作温度，观察设备热膨胀和密封性能，确认无泄漏后方可进入联动调试。

全系统联动调试（1-2个月），以实际原矿为物料，从原矿给入开始全流程贯通运行。初始负荷为设计值的50%，稳定后提升至70%、90%和100%。每级负荷稳定运行24小时，取样分析各段产品指标。联动调试的目标为全系统连续运行72小时，所有产品指标达到设计保证值。

人员培训与交付，在联动调试期间同步进行操作人员培训，培训内容包括各工序工艺原理、设备操作规程、DCS系统操作、故障识别与应急处理。培训结束后进行理论和实操考核，考核合格后方可上岗。全套竣工资料（含工艺流程图、设备档案、操作维护手册、电气控制图纸）在交付时一并移交。

锆石选冶成套系统是重选、磁选、电选、化学提纯等多工序深度整合的系统工程。系统设计以原料适应性强、产品方案灵活、运行稳定可靠为核心目标，可根据用户的原矿条件和产品需求提供定制化方案。如需针对具体项目进行成套系统的方案设计和报价，可提供原矿性质分析报告、产能规模目标和产品方案要求，我司将在8-10周内出具完整的选冶成套系统技术方案和商务报价。
